物料提升机的构造及原理
物料提升机

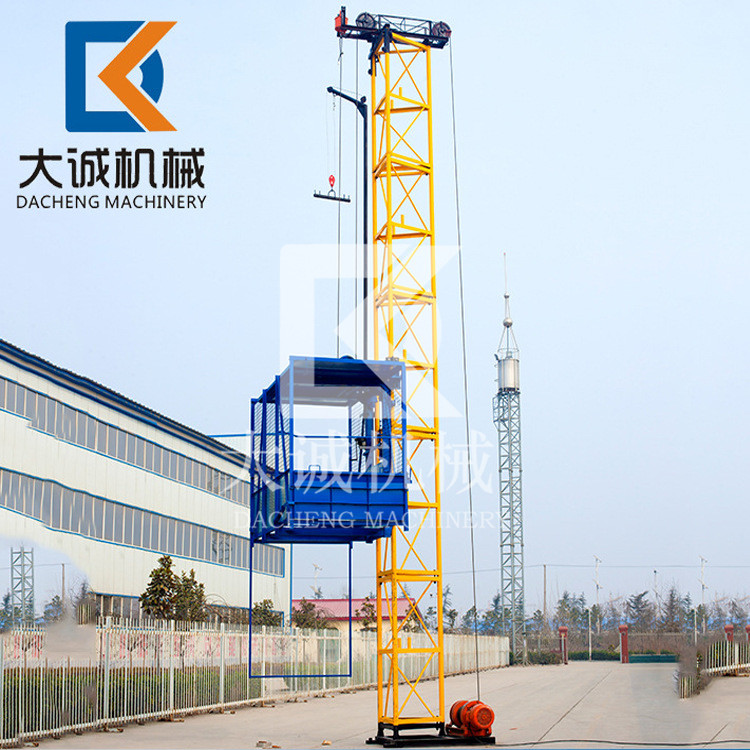

物料提升机  由吊笼 、提升与传动机构、附  着装置、安全保护装置和电器控制装置组成。

1.架体

架体的主要构件有底架、立柱、导轨和天梁。

导轨:导轨是为吊笼提供导向的部件,可用工字钢或钢管。导轨可固定在立柱上,也可直接用立柱主肢作为吊笼垂直运行的导轨。

2.提升与传动机构

卷扬机卷筒应符合下列要求:

卷筒边缘外周至最外层钢丝绳的距离应不小于钢丝绳直径的2倍,且应有防止钢丝绳滑脱的保险装置;卷筒与钢丝绳直径的比值应不小于30。

吊笼(吊篮):

吊笼(吊篮)是装载物料沿提升机导轨作上下运行的部件。吊笼(吊篮)的两侧应设置高度不小于100cm的安全挡板或挡网。

3.附墙架

附墙架的设置应符合设计要求,其间隔不宜大于9m,且在建筑物的顶层宜设置1组,附墙后立柱顶部的自由高度不宜大于6m。

4.缆风绳

缆风绳是为保证架体稳定而在其四个方向设置的拉结绳索,所用材料为钢丝绳。

缆风绳的设置应当满足以下条件:

(1)缆风绳应经计算确定,直径不得小于9.3mm;

(2)按规范要求当钢丝绳用作缆风绳时,其安全系数为3.5(计算主要考虑风载);

(4)高架物料提升机在任何情况下均不得采用缆风绳;

(5)提升机高度在20m(含20m)以下时,缆风绳不少于1组(4~8根);提升机高度在20~30m时不少于2组。

5.地锚

地锚的受力情况、埋设的位置如何都直接影响着缆风绳的作用,常常因地锚角度不够或受力达不到要求发生变形,造成架体歪斜甚至倒塌。在选择缆风绳的锚固点时,要视其土质情况,决定地锚的形式和做法。

物料提升机相对于塔吊、施工升降机来说,结构简单,安拆灵活,价格低廉,被建筑施工现场广泛使用,尤其在多层建筑施工现场。而物料提升机所引发的事故多为群死群伤事故,给家庭和企业带来灾难,因此加强对物料提升机的管理显得尤其重要。结合公司垂直运输机械专项检查及平时安全综合检查中发现的问题,就物料提升机常见安全隐患及防范措施作如下总结:

物料提升机常见安全隐患及安全知识

资料管理

1、设备资料

提供设备出厂合格证书、产品使用说明书、型式试验合格证、使用过程检验等原始资料及定期检验报告、定期自行检查维修保养记录、运行故障等运行资料。实际中会出现产权单位、出租单位、使用单位、安拆单位多方单位,为有效管控物料提升机,每安装一台设备,需跟踪到产权单位、出租单位、安拆单位各方,将各方的合同、安全协议签订好,以明确各方的责任。

提供产品合格证等材料时应包括配套设备,因为钢丝绳使用寿命较短,相对来说更换的次数比较多,其有关合格证明必须提供。这点很多工地往往没做到。

2、安装验收资料

安装单位自检资料、检测单位的验收检验报告。因为物料提升机结构简单,其大修及更换主要零部件记录、累计运转记录及安装单位自检资料提供的不全。

3、安拆告知书

一个公司会有多个项目,每个项目可能会有多楼栋,为加强管控,每台设备安拆前,必须提前3天到公司安全部告知,指定专人旁站方可安拆。安拆告知需提交的资料除《建筑起重机械安全监督管理规定》内安全技术档案外,还须提供设备转场保养记录并附保养时的影像资料。  作业环境

1、防护棚

入口处防护棚:不按规范搭设,搭设面积不够或者搭设强度不够,有些更是没有任何防护。

司机操作棚:随着项目的进行,在周转材料堆积的时候,钢丝绳跑道被周转材料占道,影响司机视线。合理安排工程进度,及时处理周转材料。

2、安全防护门

作业人员图省事,私自拆除吊篮安全门,或者物料提升机本身安装的时候就没有安全门。

各层卸料平台的防护门,吊笼在上下行时经常处于打开状态,作业人员经常在平台等上下料,并将头伸进架体。为防止这些,可以采用连锁防护门,吊笼运行时防护门自动关闭,或者防护门打开状态,吊笼不能运行,并按规范设置高度为1.8米以上的安全门。

3、停层平台

停层平台两侧应按临边防护的规范要求设置防护栏杆和挡脚板,平台脚手板满铺并铺平,防止物体打击和高处坠落。

有些吊笼与建筑物间距过大,搭设的停层平台应独立,不能与脚手架连在一起,以免影响脚手架的稳固。现场出现停层平台的立杆虽然单独设置,但是将脚手架的立杆包裹在内的现象。停层平台搭设应稳固,与建筑物有拉结。停层平台规范要求宜采用不少于5㎝的厚木板横向铺设,实际中有使用废模板,随意搭靠且未固定,损坏也不更换的情况,须予以坚决杜绝。

基础

按照物料提升机说明书要求进行设计基础,并做好计算。基础应为钢筋混凝土结构,应符合以下要求,且有验收资料[1]:

基础土层的承载力,不应小于80kPa;

基础混凝土强度等级不应低于C20,厚度不应小于300mm;

基础表面应平整,平整度偏差不应大于10mm;

基础周边应有排水措施。

有些工地为解决钢丝绳拖地现象,使用简易托架、或者使用圆钢等垫高,没有设置过路保护。因为钢丝绳颜色与土质相似,钢丝绳跑道不明显,物料提升机运行中,难免现场个别人员从钢丝绳跑道穿行,此法存在较大的安全隐患。可通过设置钢丝绳防护槽的措施消除此隐患:沿着钢丝绳跑道开挖一条渠,并在渠上方覆盖防护板,人员可以安全地穿行于钢丝绳跑道上。

安装

1、底座未使用螺栓锚固,使用螺纹钢焊接;防坠安全器未装或损坏无效使用铁丝绑扎。

2、导向滑轮应选用滚动轴承,现场出现使用钢丝绳、铁丝等与架体、吊笼进行柔性连接,并缺少钢丝绳防脱槽装置。钢丝绳在运行中载荷较大,容易出现钢丝绳断裂造成吊篮坠落的事故。导向滑轮与导轨架、吊笼应采用刚性连接,

3、附墙架必须刚性连接,而现场有将附墙件连接在脚手架上,或锚固点与脚手架连墙件使用同一个,且锚固预留端过短,这些无疑增加了物料提升机的安全隐患。

4、卷扬机锚固,前方应设置两根钎桩;后侧应设置地锚,并进行计算。现场出现使用螺纹钢固定卷扬机的四个脚,因为螺纹钢的脆性材质此法禁止使用。

五、用电

无单独配电箱即照明线与动力线使用同一个电源箱、无接地系统或未重复接地。检查时有控制开关与电源箱距离在规范内,但是不便于操作的情况。为解决此类问题可采取以下措施:从动力箱上端头取电,单独配置照明开关箱,当动力箱下端头出现跳闸时,此照明箱不受跳闸影响。

运行

物料提升机操作人员无证上岗,存在一人操作2台设备,或者无专人操作,任何人都可以随意操作设备,从而造成很大安全隐患。应由取得建筑施工特种作业操作资格证书的人员进行操作,并对现场物料提升机进行定员管理。

作业结束后,应将吊笼返回最底层停放,控制开关应扳至零位,并应切断电源,锁好开关箱[2]。实际中,容易查见吊笼未停靠在最底层的情况,开关箱现场几乎未锁,所以出现任何人都可以随意操作设备的现象。

吊篮到达建筑物的目的层时,由于操作人员的原因,吊篮不是停靠在安全停靠装置上,或者是安装时停靠装置只是摆设,没有安装到位。

5、钢丝绳工作时在滑轮槽和卷筒中产生反复的弯曲、挤压、磨损,产生疲劳。而疲劳是引起钢丝绳损坏的主要原因,随着断丝数的逐渐增多,当钢丝绳断丝数达到一定程度时,应立即报废。钢丝绳的润滑可以减少其内外磨损,防止锈蚀,从而提高钢丝绳的使用寿命。而现场很多钢丝绳处在干涩状态,更促使钢丝绳的断丝。操作中物料提升机司机因时刻面对钢丝绳卷筒,要求其掌握钢丝绳的基本技术知识,钢丝绳的检查方法、维护、检验和报废标准等等,在操作物料提升机的时候,对钢丝绳的使用情况进行检查,及时发现断丝断股的钢丝绳,尽早报废已损坏的钢丝绳。
