施工升降机(施工电梯)安全技术要点

作者: 编辑: 来源: 发布日期: 2022.11.01
信息摘要:
一、施工电梯通用规定1、施工电梯应按使用说明书要求设置附着装置,附着架与水平面夹角不应超过±8°。2、附着点应设置在结构框架的主梁或剪力墙上…

一、 施工电梯通用规定

1、施工电梯应按使用说明书要求设置附着装置,附着架与水平面夹角不应超过±8°。

2、附着点应设置在结构框架的主梁或剪力墙上,并通过墙栓与预留孔固定。固定点的应力强度应符合设计要求。严禁设置在建筑物的砖墙、空心板墙、阳台等附属设施上。

3、电梯附墙墙螺栓必须加100x100x8mm钢板。

4、最后一道附墙的自由高度不大于7.5m,其上限与极限的距离应符合操作手册的要求。

5、施工电梯的额定载荷和额定载客量铭牌应放置在轿厢醒目位置。严禁在超过额定载荷或额定载客量时使用施工升降机。

6、施工电梯应单独设置接地保护和防雷接地装置,接地电阻不大于4Ω。

7、防护栅栏应符合下列要求:

(1) 施工升降机应设置高度不小于1.8米的地面防护栅栏,防护栅栏不应损坏,并应符合操作手册的要求;

(2) 栅栏门的开启高度不应小于1.8米,并应符合操作手册的要求。闸门应配备机械锁和电气安全开关。

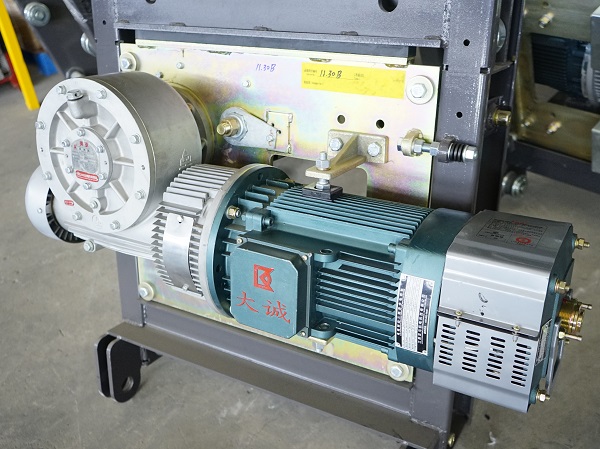

施工升降机传动机构

二、施工升降机安全装置

1、防坠落安全装置:安装后使用前进行坠落试验。每三个月进行一次跌落试验。使用一年后,必须在五年后进行测试和更新。

2、施工电梯每班第一次带负荷运行时,当梯笼离地1~2m时,应停车检查刹车的可靠性;当发现刹车效果不佳时,应在运行前进行调整或修理。

3、检查频率:各类安全装置每半月检查一次;防坠器每三个月检查一次。

三、 施工电梯咬齿的保证措施

1、传动齿轮和防坠器的齿轮与齿条咬合时,沿齿高的接触长度不小于40%,沿齿长的接触长度不小于50%。

2、相邻两机架对接处沿齿高方向的台阶差不大于0.3mm,沿长度方向的台阶差不大于0.6mm。

3、机架参与啃齿的宽度应大于计算宽度的90%,与齿轮的啃齿侧隙应为0.2-0.5mm。

四、施工电梯人脸识别系统

1、施工电梯司机识别系统可以通过指纹、人脸、身份证等多种方式进行识别。

2、施工电梯启动前必须成功识别司机,避免非排他性司机随意启动电梯,实现对操作人员履行职责和设备安全的有效管理。

五、施工电梯层出入平台

1、本方法适用于施工电梯需要搭设检修门的工程(普通住宅施工工程和外墙需要抹灰)。外框、悬挑外框、施工电梯进出口框应符合jgj130-2011《扣件式钢管脚手架施工安全技术规范》的规范要求。

2、在编制外框方案时,应准确定位施工电梯的选择和定位以及外框的位置,并明确每台电梯所附墙架的高度和位置。整体式墙架,后期安装不方便时,安装时应按说明书规定的间距(约9m)设置在框架内。

3、施工电梯的出入口框架与外框同步搭设,电梯直接运行至施工楼层。在安装过程中,严格控制框架的垂直度和施工电梯门的框架尺寸。施工电梯的出入口框架与两侧脚手架内外排应处于同一标高。

4、框架本体的拉节点应单独设置,框架本体两端应设置“之字形”横向斜撑。

5、平台采用木料做背楞,间距不大于300 mm。铺钉模板形成平台,距电梯笼外缘50 mm。

6、施工电梯出入口框架内侧应设置不小于1.8米的硬防护等级。

六、 定型施工电梯出入平台

1、本工程采用固定平台搭设升降脚手架施工,由平台板、平台主框架、坡道、电梯防护门、电梯门附属设施、两侧防护设施等组成,平台主框架采用不小于14#工字钢,次梁采用不小于10 x 10mm的方钢或12#工字钢; 下部支撑的高度应根据附墙安装空间确定,不宜高于300m m ; 钢板采用不小于3mm厚; 两防护门之间的空档应采用硬质防护。

2、对于无附墙柱的楼层,电梯防护门及辅助设施可直接安装在混凝土结构中。电梯门靠近地面,底部方钢被拆除,方便操作人员进出。

3、定型防护门在车间内制作,各种材料规格见说明书。
