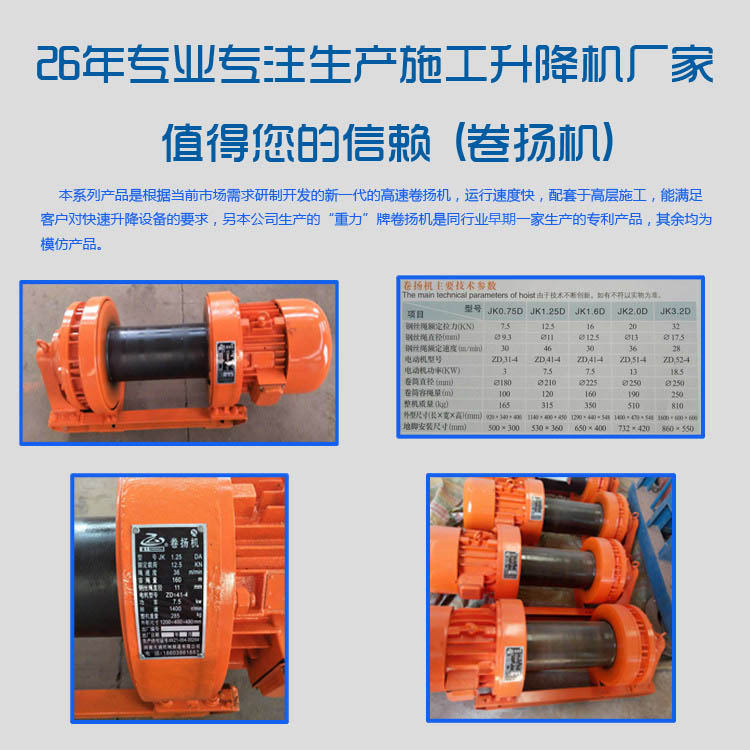

JK-D型卷扬机

卷扬机，用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备，又称绞车。卷扬机可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机、电动卷扬机及液压卷扬机三种。现在以电动卷扬机为主。可单独使用，也可作起重、筑路和矿井提升等机械中的组成部件，因操作简单、绕绳量大、移置方便而广泛应用。

主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。卷扬机，用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备，又称绞车。卷扬机可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机、电动卷扬机及液压卷扬机三种。现在以电动卷扬机为主。可单独使用，也可作起重、筑路和矿井提升等机械中的组成部件，因操作简单、绕绳量大、移置方便而广泛应用。主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。

卷扬机的固定

卷扬机必须用地锚予以固定，以防工作时产生滑动或倾覆。根据受力大小，固定卷扬机有螺栓锚固法、水平锚固法、立桩锚固法和压重锚固法四种卷扬机的固定方法。

卷扬机的布置

卷扬机的布置(即安装位置)应注意下列几点： (1)卷扬机安装位置周围必须排水畅通并应搭设工作棚; (2)卷扬机的安装位置应能使操作人员看清指挥人员和起吊或拖动的物件。卷扬机至构件安装位置的水平距离应大于构件的安装高度，即当构件被吊到安装位置时，操作者视线仰角应小于45°; (3)在卷扬机正前方应设置导向滑车，导向滑车至卷筒轴线的距离，带槽卷筒应不小于卷筒宽度的15倍，即倾斜角α不大于2°(图14-19)，无槽卷筒应大于卷筒宽度的20倍，以免钢丝绳与导向滑车槽缘产生过分的磨损; (4)钢丝绳绕入卷筒的方向应与卷筒轴线垂直，其垂直度允许偏差为6°。这样能使钢丝绳圈排列整齐，不致斜绕和互相错叠挤压。
